사용자 정의 304 스테인레스 스틸 분할 스파이더 허브

사용자 정의 304 스테인레스 스틸 분할 스파이더 허브

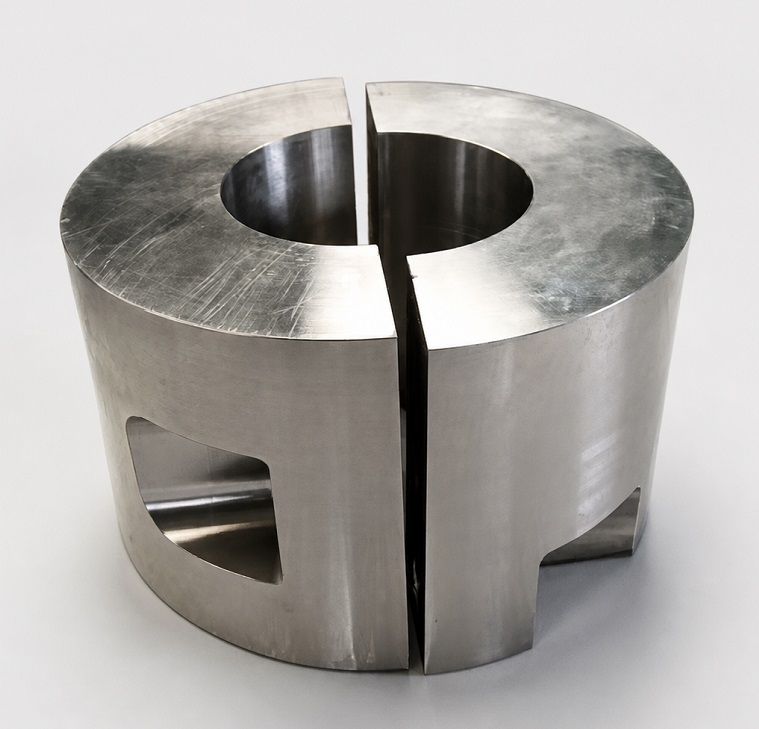

JG가 제조하는사용자 정의 304 스테인레스 스틸 분할 스파이더 허브견고한 산업용 클램핑, 드라이브 및 기계 조립용입니다. 이 대형 허브는 견고한 304 스테인리스 스틸 라운드 바로 가공되었으며 일치하는 2피스 어셈블리로 제공됩니다. 제조 순서가 중요합니다. 허브가 전체를 유지하는 동안 모든 선삭, 보링, 밀링, 드릴링 및 나사 가공 작업이 완료되고 완성된 허브는 와이어 EDM 절단으로 분리됩니다.

제품개요

맞춤형 304 스테인레스 스틸 분할 스파이더 허브는 AOS05HS32S0001 도면으로 생산됩니다. 공칭 완성 치수는 외경 13.00인치, 보어 직경 6.25인치, 축 길이 8.50인치입니다. 구성 요소에는 2개의 반대 릴리프 창, 계단식 측면 기능 및 여유 구멍과 깊은 1-1/4-7 UNC 나사산이 있는 쌍을 이루는 볼트 위치가 포함됩니다.

제조공정

1. 304 스테인리스 스틸 라운드바 검증 및 톱질
2. 대구경 CNC 터닝 및 평면 가공
3. 6.25인치 중앙 보어의 정밀 보링
4. 대향 릴리프 창 및 외부 기능의 CNC 밀링
5. 깊은 드릴링, 카운터보링 및 1-1/4-7 UNC 태핑
6. 허브가 전체인 상태에서 완벽한 치수 검사

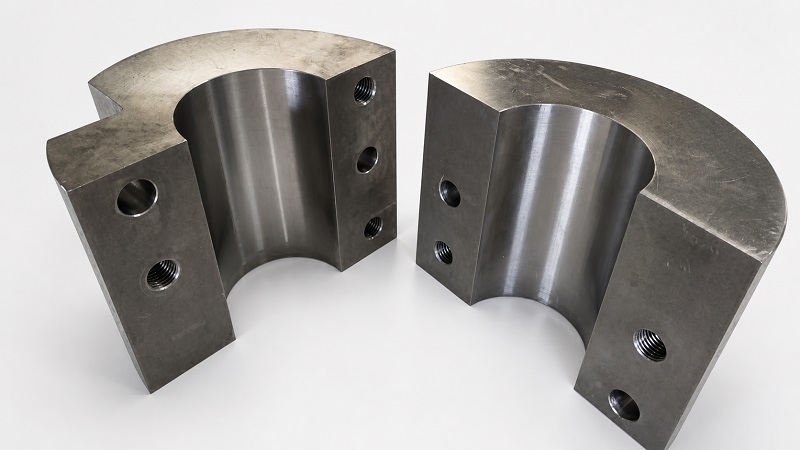

7. 와이어 EDM이 일치하는 두 부분으로 분할됨
8. 절단면 디버링, 짝을 이루는 부품 식별 및 최종 검사
9. 청소, 부식 방지 및 수출 포장

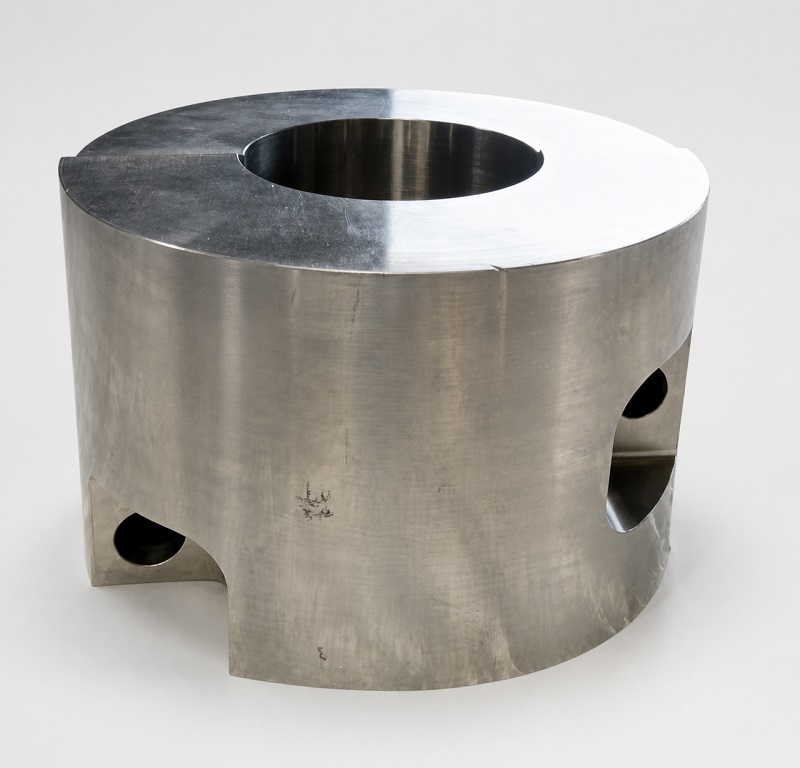

와이어 EDM 분할 전 완벽한 가공

맞춤형 304 스테인레스 스틸 스플릿 스파이더 허브의 주요 엔지니어링 가치는 도면에 지정된 제어된 프로세스 순서입니다. 분할 전에 보어, 외부 직경, 면, 창 및 볼트 형상을 가공하면 공통 중심선과 일관된 데이텀 관계가 유지됩니다. 그런 다음 와이어 EDM은 최소한의 기계적 절단력으로 좁고 제어된 분할을 생성합니다. 두 개의 반쪽은 일치하는 세트로 영구적으로 식별됩니다.

큰 구멍 정확도 및 치수 안정성

무거운 304 스테인리스 스틸 허브를 통해 6.25인치 보어를 가공하려면 견고한 워크홀딩, 균형 잡힌 스톡 제거 및 제어된 절삭 조건이 필요합니다. 발열과 잔류 응력은 특히 완성된 링이 분할될 때 진원도와 동축도에 영향을 미칠 수 있습니다. JG는 맞춤형 304 스테인레스 스틸 분할 스파이더 허브가 일관되게 조립되는지 확인하기 위해 단계적 황삭, 응력에 민감한 도구 경로, 마무리 보링 및 분할 전후 검사를 적용합니다.

깊은 구멍 및 1-1/4-7 UNC 나사 가공

매칭 패스너 시스템은 상단 절반 여유 구멍과 하단 절반 나사산 구멍을 결합합니다. 도면 기능에는 2.50인치 깊이의 1.281인치 직경 구멍, 3.21인치 깊이의 1.109인치 탭 드릴 구멍, 2.50인치 깊이의 1-1/4-7 UNC 나사산이 포함됩니다. 정확한 구멍 진입, 직각도, 나사산 깊이 및 칩 제거는 원활한 볼트 체결과 신뢰할 수 있는 조임력을 위해 필수적입니다.

기술 사양

품질 관리

맞춤형 304 스테인레스 스틸 분할 스파이더 허브의 품질 관리는 재료 추적성, 보어 크기 및 진원도, 외경, 면 평행도, 구멍 위치, 나사산 깊이 및 쌍 절반 정렬에 중점을 둡니다. 적절한 게이지를 사용하여 내부 나사산을 점검하고 와이어 EDM 절단 후 양쪽 절반을 조립하여 보어, 외부 프로파일 및 볼트 시스템이 올바르게 일치하는지 확인합니다.

제품특징

• 견고한 AISI 304 스테인레스 스틸 구조
• 대형 13인치 외경 및 6.25인치 정밀 보어
• 분리 전 CNC 가공 완료
• 힘이 적게 들고 절단폭이 좁은 와이어 EDM 분할
• 일치하고 추적 가능한 허브 반쪽
• 깊은 1-1/4-7 UNC 내부 스레드
• 까다로운 산업 환경을 위한 내부식성
• 재료 인증서 및 치수 보고서 사용 가능
• 고객 도면에 따른 OEM 제조

응용

• 견고한 클램핑 및 샤프트 어셈블리
• 산업용 드라이브 시스템
• 대형 가공 및 취급 기계
• 부식 방지 기계 장비
• 맞춤형 OEM 분할 허브 어셈블리

JG의 대형 스테인레스 스틸 CNC 가공

JG는 원자재 조달부터 대형 CNC 가공, 심공 스레딩, 와이어 EDM 파팅 및 최종 쌍 검사를 거쳐 맞춤형 304 스테인레스 스틸 분할 스파이더 허브를 공급합니다. 당사의 프로세스는 보어, 외경, 장착 구멍 및 분할면 간의 관계를 제어하여 OEM 고객에게 재료 및 검사 문서를 통해 지원되는 신뢰할 수 있고 일치하는 어셈블리를 제공합니다.
