맞춤형 스테인레스 스틸 릴 위치 센서 기어

맞춤형 스테인레스 스틸 릴 위치 센서 기어

JG가 제조하는맞춤형 스테인레스 스틸 릴 위치 센서 기어산업용 릴 위치 감지 및 모션 제어 장비용 정밀 스테인리스강 용접물로 사용됩니다. 도면 577272 개정판 C는 프로파일링된 센서 기어, 두 개의 보호 기어 플레이트, 가공된 튜브, 센서 용접 코어, 유연한 로드 및 정밀 로드 헤드를 결합합니다. 완성된 어셈블리는 GTAW 용접 후 기어 정렬, 샤프트 각도 및 플레이트 간격을 유지해야 하므로 정확한 고정 장치 위치와 제어된 용접이 필수적입니다.

제품개요

맞춤형 스테인레스 스틸 릴 위치 센서 기어는 메인 기어 플레이트, 센서 용접 코어, 로드, 플렉스 로드 헤드 및 기어 가드에 AISI 316L 스테인레스 스틸을 사용합니다. 가공된 튜브는 AISI 304 스테인리스 스틸입니다. 혼합 구성 요소 어셈블리는 산업 환경에서 내식성, 구조적 강도 및 안정적인 성능을 제공합니다. 도면에는 추가 코팅이 없는 원시 스테인레스 스틸 마감이 명시되어 있습니다.

구성요소와 도면 관계

제조공정

1. AISI 316L 및 AISI 304 스테인리스강에 대한 재료 검증
2. 메인 기어와 2개의 가드 플레이트의 정밀 프로파일 절단
3. 튜브, 용접 코어 및 플렉스 로드 헤드의 CNC 가공
4. 고정 장치 정렬 및 조립 구멍의 드릴링 및 가공
5. 모든 개별 부품의 디버링 및 청소
6. 기어 플레이트, 가드 및 샤프트 부품의 고정 장치 제어 조립
7. 열 변형을 제한하기 위해 제어된 순서로 GTAW 용접
8. 기어 직경, 플레이트 간격, 튜브 돌출 및 샤프트 각도 검사
9. 육안 용접 검사, 최종 청소 및 보호 포장

기어 프로파일 및 가드 플레이트 정렬

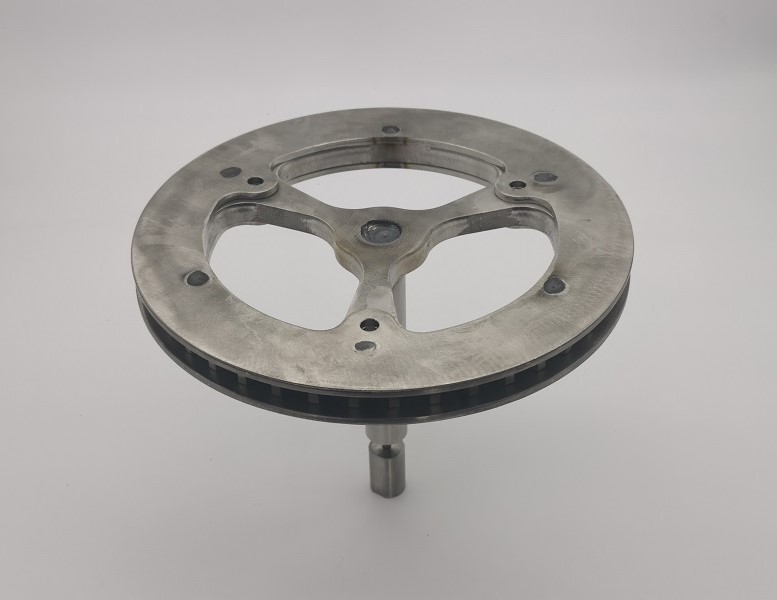

맞춤형 스테인레스 스틸 릴 위치 센서 기어의 원형 프로파일에는 양쪽 가드 플레이트로 보호되는 촘촘한 간격의 외부 감지 톱니가 포함되어 있습니다. 일관된 톱니 형상과 제어된 동심도는 반복 가능한 센서 출력을 지원합니다. 가드 플레이트는 전용 고정 장치 정렬 구멍을 통해 배치되므로 보호면이 톱니 기어에 대해 올바른 위치에 유지됩니다.

GTAW 용접 및 왜곡 제어

도면에는 중앙 샤프트 연결부, 로드 헤드 및 6개의 지정된 플레이트 위치에 가스 텅스텐 아크 용접이 필요합니다. 용접 열로 인해 얇은 스테인리스 강판이 정렬에서 벗어나거나 샤프트 각도가 변경될 수 있습니다. JG는 맞춤형 스테인레스 스틸 릴 위치 센서 기어의 필수 형상을 유지하기 위해 견고한 고정 장치, 균형 잡힌 용접 순서, 제어된 열 입력 및 중간 검사를 사용합니다.

샤프트 각도 및 축 치수 제어

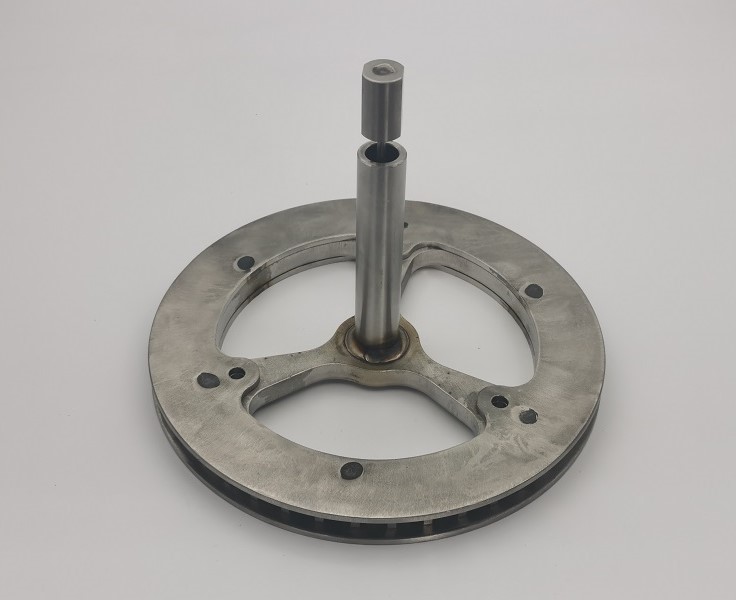

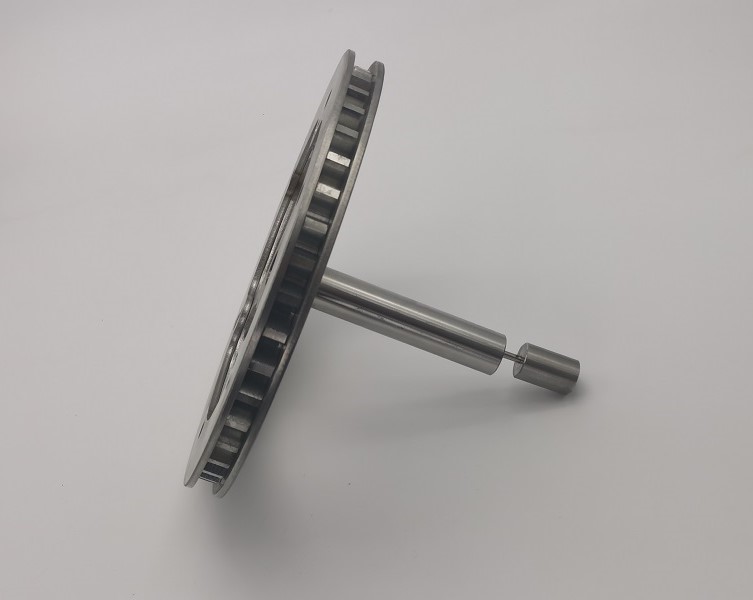

가공된 튜브는 89.5~90.5도의 각도 범위로 기어 면에 거의 수직으로 유지되어야 합니다. 도면은 또한 기어 조립 너비, 튜브 돌출 및 전체 로드 헤드 도달 거리를 제어합니다. 완성된 스테인레스 스틸 센서 기어는 올바르게 설치되어야 하고 바인딩이나 오정렬 없이 릴 위치를 전달해야 하기 때문에 이러한 관계는 용접 후에 검사됩니다.

기술 사양

가공된 스테인레스 스틸 부품

AISI 304 튜브는 3/4인치 외경 튜브로 가공되었으며 제어된 관통 구멍이 포함되어 있습니다. AISI 316L 용접 코어 및 플렉스 로드 헤드에는 정확한 보링 구멍, 플랫 및 끝 형상이 필요합니다. 가느다란 316L 로드는 최종 조립 전에 제어된 길이로 절단됩니다. 용접 설비에 들어가기 전에 각 부품을 디버링하고 청소합니다.

품질 관리

맞춤형 스테인레스 스틸 릴 위치 센서 기어에 대한 품질 관리는 분리된 구성요소 치수보다는 완성된 용접물에 중점을 둡니다. 검사에는 기어 프로파일, 가드 플레이트 정렬, 고정 구멍 위치, 축 간격, 튜브 돌출, 샤프트 각도, 로드 헤드 위치 및 용접 모양이 포함됩니다. OEM 고객 요구 사항에 따라 재료 인증서 및 치수 검사 보고서가 제공됩니다.

제품특징

• AISI 316L 및 AISI 304 스테인리스 스틸 구조
• 정밀 외부 센서 톱니 프로파일
• 보호용 스테인리스 스틸 기어 가드 2개
• 고정 장치로 제어되는 GTAW 용접 어셈블리
• 제어된 샤프트 직각도 및 축 치수
• 디버링 및 세척된 원시 스테인레스 스틸 마감
• 고객 도면에 따른 맞춤형 OEM 제조

응용

• 산업용 릴 위치 감지 시스템
• 웹 핸들링 및 와인딩 장비
• 포장 및 변환 기계
• 모션 제어 및 인덱싱 어셈블리
• 맞춤형 산업용 센서 메커니즘

JG의 OEM 스테인레스강 용접구조물

JG는 부품 생산부터 조립 완료까지 맞춤형 스테인레스 스틸 릴 위치 센서 기어를 공급합니다. 당사의 제조 범위에는 프로파일 절단, CNC 가공, 정밀 드릴링, 전용 고정 장치, GTAW 용접, 치수 검증 및 최종 청소가 포함됩니다. 이 통합 프로세스는 OEM 고객이 정렬을 제어하고 조립 위험을 줄이며 설치 준비가 완료된 반복 가능한 스테인리스강 센서 장비를 받는 데 도움이 됩니다.
