맞춤형 스테인레스 스틸 흔들림 센서 용접물

JG가 제조하는맞춤형 스테인레스 스틸 흔들림 센서 용접물산업용 변위 감지, 흔들림 모니터링 및 모션 제어 장비용입니다. 도면 577039 개정판 C는 프로파일 장착 플레이트, 계단형 센서 튜브, 얇은 변위 로드, 정밀 용접 코어, 플렉스 로드 헤드 및 4개의 보강 거셋을 결합합니다. 완성된 어셈블리는 가느다란 감지 막대의 안정적인 움직임을 허용하면서 튜브 정렬을 유지해야 하기 때문에 정확한 가공 및 고정 장치 제어 용접이 필수적입니다.

제품개요

맞춤형 스테인레스 스틸 흔들림 센서 용접부는 AISI 304 및 AISI 316L 스테인레스 스틸로 제작되었습니다. AISI 304는 메인 장착 플레이트, 변위 센서 튜브, 1/8인치 로드 및 보강 거싯에 사용됩니다. 센서 용접 코어와 플렉스 로드 헤드는 AISI 316L 스테인리스 스틸을 사용합니다. 완성된 어셈블리는 스테인리스 스틸 마감 처리를 갖추고 있으며 고객 도면에 따라 OEM 용접물로 제조됩니다.

구성요소와 도면 관계

제조공정

1. AISI 304 및 AISI 316L 스테인리스강에 대한 재료 검증
2. 장착 플레이트의 정밀 프로파일 절단 및 드릴링
3. 보강 거싯 4개 절단 및 성형
4. 계단식 변위 센서 튜브의 CNC 터닝 및 보링
5. 용접 코어 및 플렉스 로드 헤드의 CNC 가공
6. 정밀 1/8인치 변위 로드 준비
7. 고정 장치 조립 전 디버링 및 청소
8. 균형 잡힌 열 입력을 갖춘 고정 장치 제어 GTAW 용접
9. 장착 패턴, 튜브 정렬 및 로드 이동 검사
10. 육안 용접 검사, 최종 청소 및 보호 포장

튜브 정렬 및 동심도

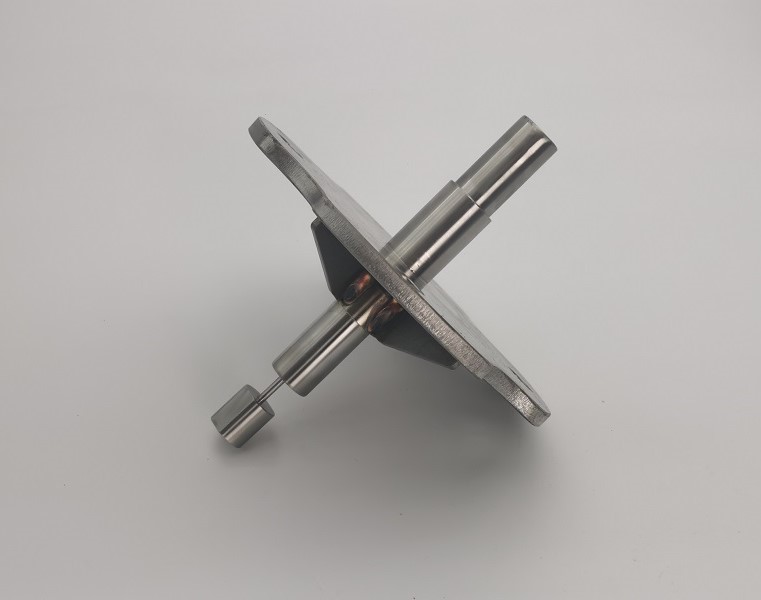

계단식 튜브는 장착 플레이트를 통과하여 내부 변위 로드를 지지합니다. 튜브 런아웃이나 각도 오류는 로드 움직임과 센서 반응을 방해할 수 있습니다. JG는 회전 직경, 보어 정렬, 플레이트 위치 및 최종 용접 형상을 제어하므로 맞춤형 스테인레스 스틸 워블 센서 용접물이 조립 후 안정적인 감지 축을 유지합니다.

거셋 위치 지정 및 플레이트 형상

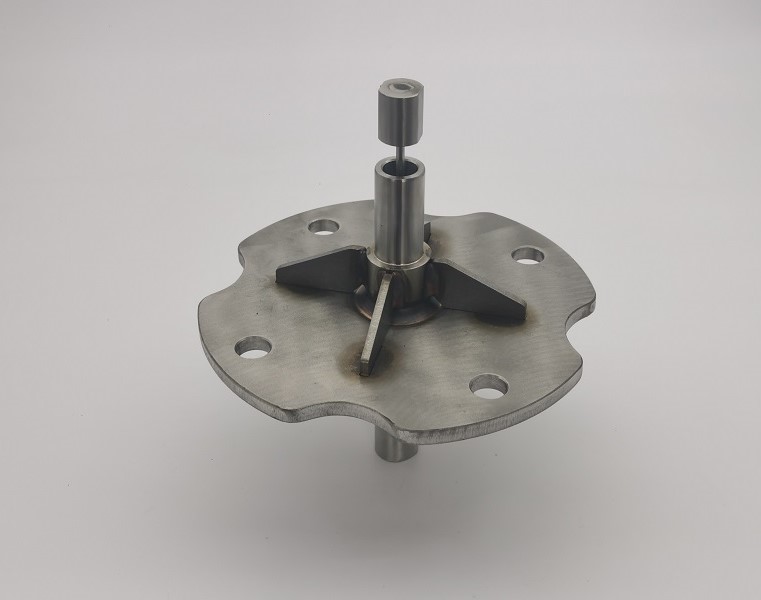

4개의 스테인리스강 거셋이 튜브와 플레이트의 연결을 강화합니다. 거셋은 4개의 플레이트 슬롯이나 장착 구멍을 가리지 않고 중앙 튜브 주위에 대칭으로 배치되어야 합니다. 전용 고정구는 용접 전에 튜브 직각도와 거싯 간격을 설정합니다. 균형 잡힌 배치는 하중을 분산시키고 장착 플레이트가 휘어지는 것을 방지하는 데 도움이 됩니다.

GTAW 용접 및 왜곡 제어

도면에는 중앙 튜브 연결부와 보강판 사이의 가스 텅스텐 아크 용접이 명시되어 있습니다. 얇은 스테인리스강 단면은 용접 열이 한 영역에 집중되면 변형될 수 있습니다. JG는 맞춤형 스테인레스 스틸 흔들림 센서 용접물의 평탄도와 정렬을 유지하기 위해 제어된 접합 준비, 균형 잡힌 용접 순서, 적절한 열 입력 및 중간 치수 검사를 사용합니다.

플렉스 로드 및 센서 헤드 제어

가느다란 1/8인치 변위 로드는 가공된 센서 코어를 플렉스 로드 헤드에 연결합니다. 도면은 헤드와 코어의 회전 방향을 중요하지 않은 것으로 식별하지만 축 위치, 보어 상태 및 자유로운 움직임은 여전히 ​​중요합니다. 버(Burr) 없는 가공과 세심한 취급으로 작업 중 로드의 긁힘, 굽힘 또는 바인딩을 방지합니다.

기술 사양

장착 플레이트 및 구멍 제어

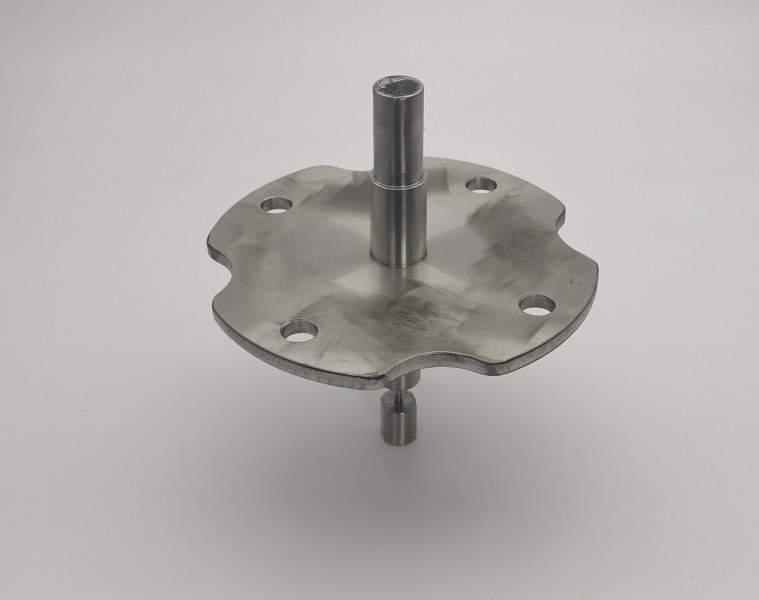

AISI 304 장착 플레이트에는 5인치 윤곽 윤곽, 장착 구멍 4개, 중앙 튜브 개구부 및 거싯 슬롯 4개가 있습니다. 프로파일 정확도와 구멍 위치는 설치 호환성에 영향을 미칩니다. 열 입력으로 인해 장착 패턴이 바뀌거나 과도한 왜곡이 발생하지 않았는지 확인하기 위해 용접 전후에 플레이트를 점검합니다.

품질 관리

맞춤형 스테인레스 스틸 흔들림 센서 용접물의 품질 관리는 개별 구성 요소와 완성된 어셈블리를 모두 포함합니다. 검사에는 회전 직경, 튜브 보어 상태, 플레이트 프로파일, 장착 구멍 간격, 튜브 직각도, 거싯 위치, 용접 모양 및 플렉스 로드 이동이 포함됩니다. OEM 고객 요구 사항에 따라 재료 인증서 및 치수 검사 보고서가 제공됩니다.

제품특징

• AISI 304 및 AISI 316L 스테인리스 스틸 구조
• CNC 가공된 계단형 센서 튜브 및 정밀 로드 헤드
• 4개의 장착 구멍이 있는 5인치 프로파일 장착 플레이트
• 구조적 안정성을 위한 4개의 보강 거싯
• 고정 장치로 제어되는 GTAW 용접 어셈블리
• 제어된 튜브 정렬 및 부드러운 감지 막대 움직임
• 디버링 및 세척된 원시 스테인레스 스틸 마감
• 고객 도면에 따른 OEM 제조

응용

• 산업용 변위 감지 시스템
• 워블 및 런아웃 모니터링 장비
• 웹 처리 및 릴 정렬 기계
• 포장 및 변환 장비
• 모션 제어 및 위치 감지 어셈블리
• 맞춤형 OEM 산업용 센서 메커니즘

JG의 OEM 센서 용접물

JG는 개별 부품 제조부터 완성된 조립까지 맞춤형 스테인레스 스틸 흔들림 센서 용접물을 공급합니다. 당사의 통합 프로세스는 프로파일 절단, CNC 터닝, 정밀 드릴링, 전용 고정 장치, GTAW 용접, 치수 검증 및 기능 검사를 결합합니다. 이러한 제어된 작업 흐름은 OEM 고객이 장비 설치 준비가 완료된 반복 가능한 센서 용접물을 받는 데 도움이 됩니다.
