JG가 제조하는맞춤형 304 스테인레스 스틸 스파이더 캡OEM 산업용 장비에 적합한 2피스 정밀 어셈블리로 사용됩니다. 견고한 AISI 304 스테인리스 스틸로 가공된 상부 및 하부 블록은 정확하게 정렬된 장착 구멍, 깊은 UNF 나사산 및 대칭형 시트를 결합합니다. 전체 어셈블리가 균등하게 닫히고 일관된 클램핑 형상을 유지하려면 양쪽 절반을 조화롭게 가공해야 합니다.

제품개요

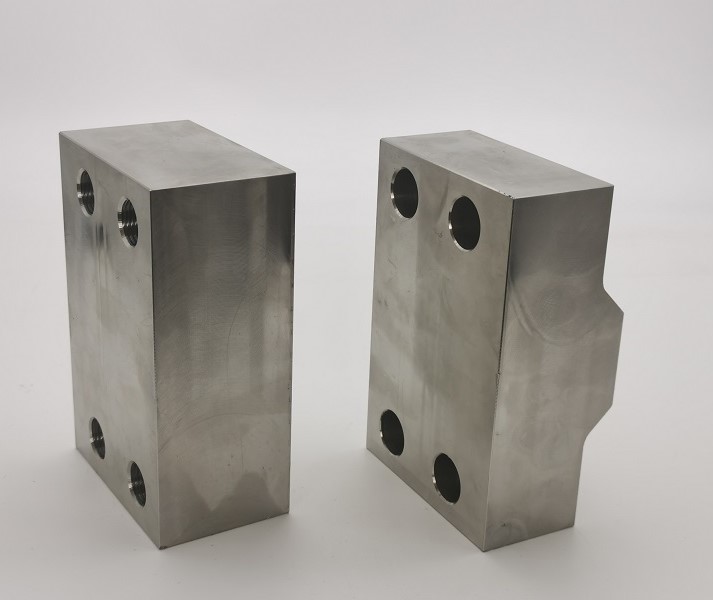

맞춤형 304 스테인레스 스틸 스파이더 캡은 16SG-7-B19 도면으로 생산됩니다. 각 어셈블리는 2개의 공칭 2 x 3-1/4 x 5인치 스테인리스 스틸 블록으로 구성됩니다. 완성된 쌍에는 4개의 고정 위치와 135도 전환이 가능한 중앙 프로파일, 1/4인치 일반 반경 및 제어된 7/16인치 프로파일 높이가 통합되어 있습니다.

제조공정

1. 304 스테인레스 스틸 블록 준비 및 재료 검증
2. 데이텀 설정 및 정밀 CNC 페이스 밀링
3. 중앙 계단식 홈의 CNC 황삭 및 정삭 밀링
4. 일치하는 상부 블록을 통해 4개의 구멍을 조화롭게 드릴링
5. 하부 블록의 탭 드릴링 및 5/8-18 UNF 나사 가공
6. 가장자리 절단, 디버링 및 내부 스레드 청소
7. 일치쌍 치수 및 육안 검사
8. 보호 청소 및 수출 포장

제품특징

• 부식 방지 AISI 304 스테인리스 스틸 구조
• 일치하는 2피스 CNC 가공 어셈블리
• 두 블록 모두에 걸쳐 정확한 4홀 정렬
• 깊은 5/8-18 UNF 내부 스레드
• 대칭 135도 중앙 좌석 프로필
• 버(Burr) 없는 구멍, 나사산 및 가공된 가장자리
• 재료 추적성 및 치수 보고서 이용 가능
• 고객 도면에 따른 OEM 생산

일치하는 2피스 구멍 정렬

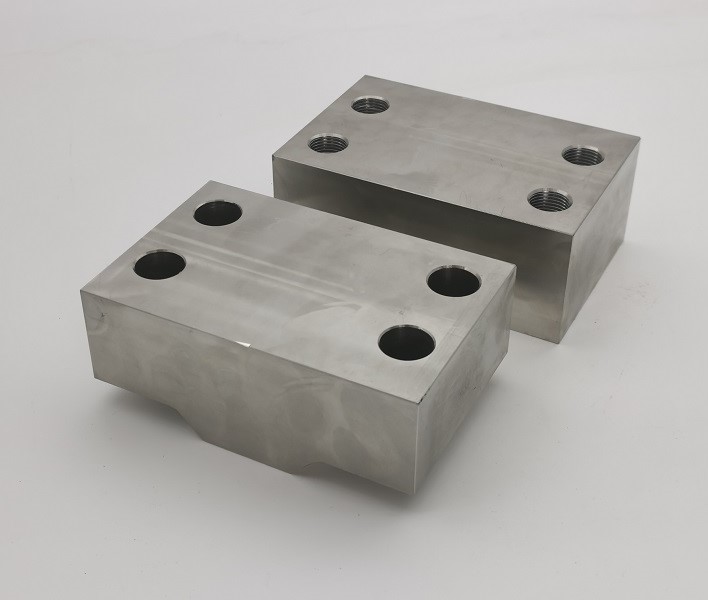

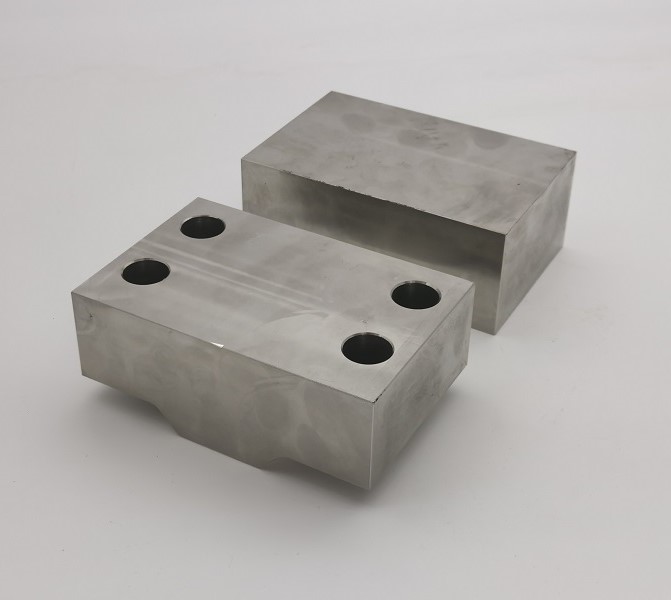

맞춤형 304 스테인레스 스틸 스파이더 캡의 주요 제조 과제는 두 구성 요소 모두에서 4홀 패턴을 유지하는 것입니다. 상단 블록은 11/16인치 간격 구멍을 사용하고, 하단 블록은 지정된 깊이 1-1/8인치까지 5/8-18 UNF 스레드가 있는 37/64인치 탭 드릴 구멍을 사용합니다. 공통 데이텀과 조정된 설정을 통해 조립 중 힘을 가하거나 나사산이 교차하지 않고 각 볼트가 원활하게 들어갈 수 있습니다.

제어된 135도 그루브 형상

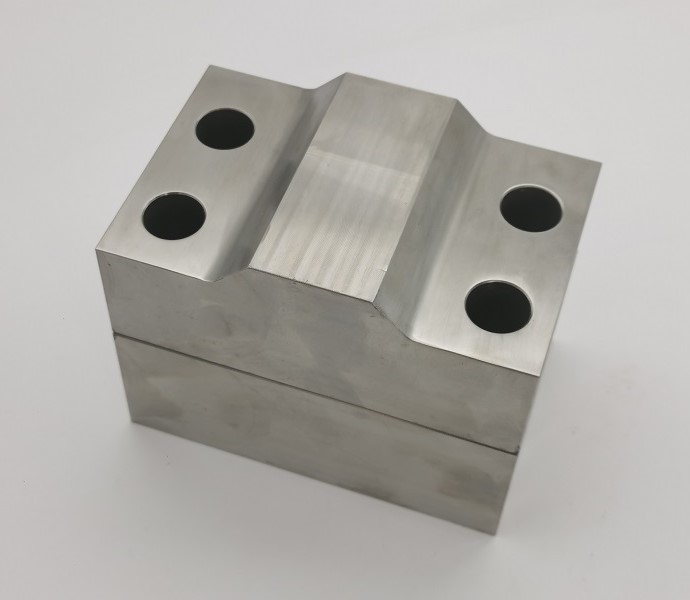

중앙 좌석 프로필은 맞춤형 304 스테인레스 스틸 스파이더 캡을 기존의 직사각형 클램핑 블록과 구별합니다. 135도 변환 면은 모두 중심선을 기준으로 대칭을 유지하고 지정된 1/4인치 반경으로 혼합되며 필요한 프로파일 높이를 유지해야 합니다. 안정적인 워크홀딩과 제어된 마감 처리로 불일치, 도구 자국 및 국부적 왜곡이 줄어듭니다.

기술 사양

스레드 및 표면 품질 관리

모든 맞춤형 304 스테인레스 스틸 스파이더 캡 어셈블리는 구멍 위치, 드릴 크기, 나사 결합, 전체 치수 및 프로파일 적합성을 검사합니다. Go/No-go 스레드 게이지는 5/8-18 UNF 스레드를 확인합니다. 가공된 표면에 버, 날카로운 모서리, 오염 및 취급 손상이 있는지 검사하는 동시에 일치하는 구성 요소가 청소 및 포장 중에 혼합되지 않도록 보호합니다.

응용

• 산업용 클램핑 및 지지 어셈블리
• 맞춤형 기계 설비
• 스테인레스 스틸 장비 및 툴링
• 일치하는 캡이 필요한 OEM 기계 어셈블리
• 부식 방지 생산 장비

JG의 OEM 스테인레스 스틸 가공

JG는 프로토타입 수량부터 반복 생산까지 맞춤형 304 스테인리스 스틸 스파이더 캡을 공급합니다. 당사의 엔지니어링 팀은 CNC 가공 공정 전반에 걸쳐 재료 식별, 짝을 이루는 부품 데이텀, 홈 형상, 나사 구멍 정렬 및 최종 검사를 제어합니다. 고객은 자재 인증서, 치수 검사 보고서 및 전체 도면 기반 제조 지원을 요청할 수 있습니다.
