맞춤형 7075-T6 알루미늄 리프팅 암 4 축 CNC 가공

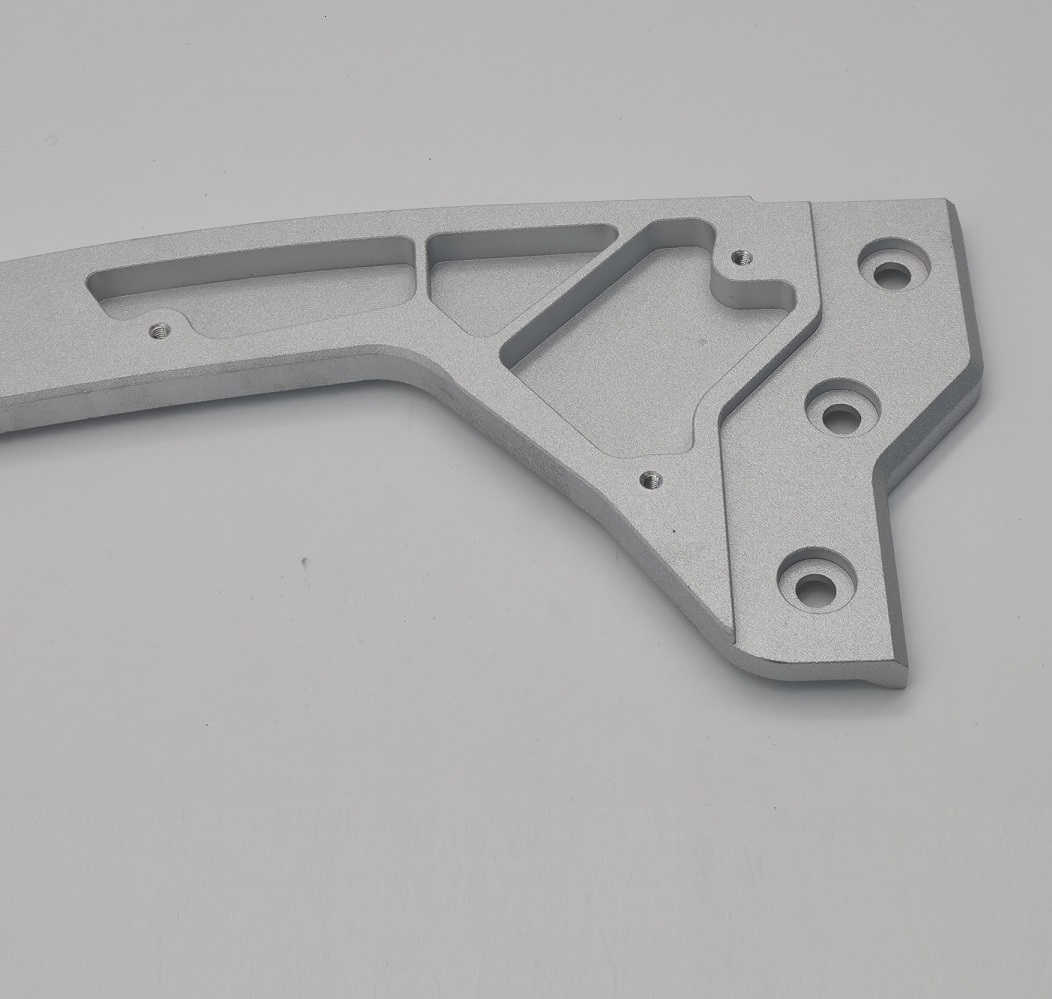

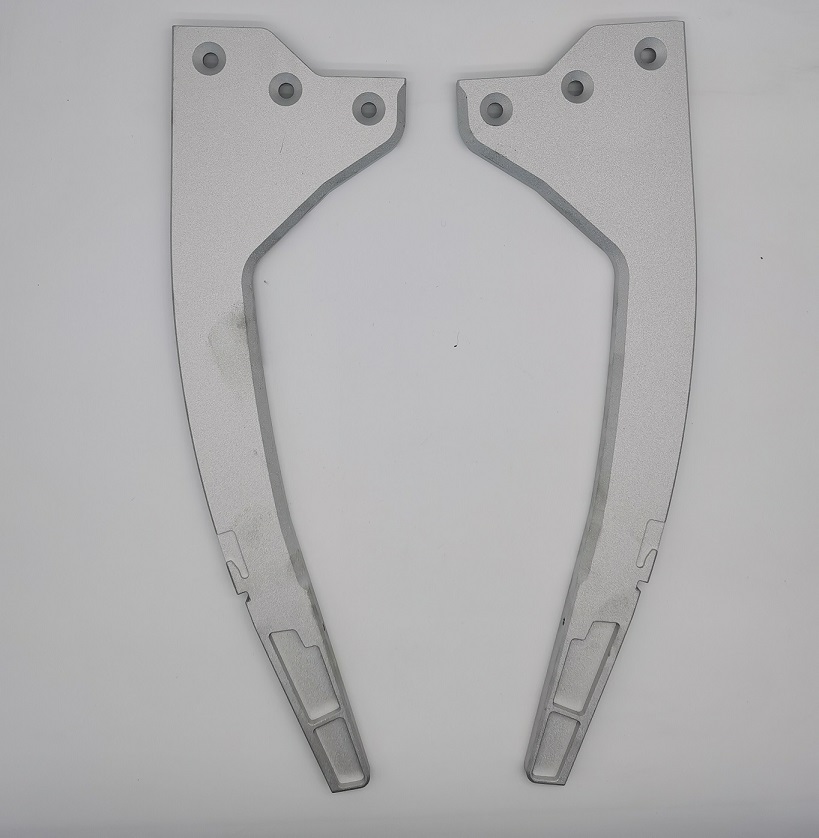

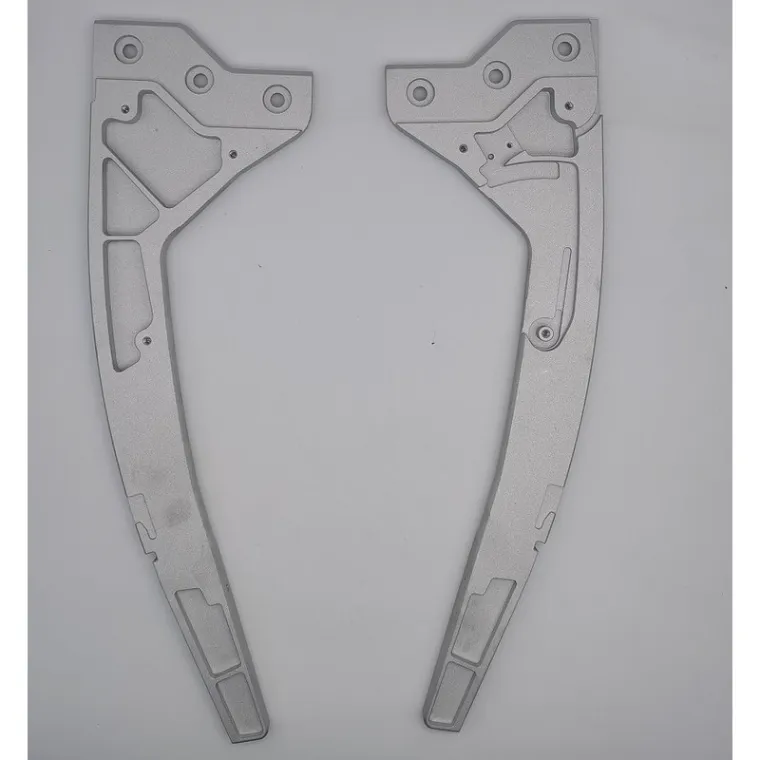

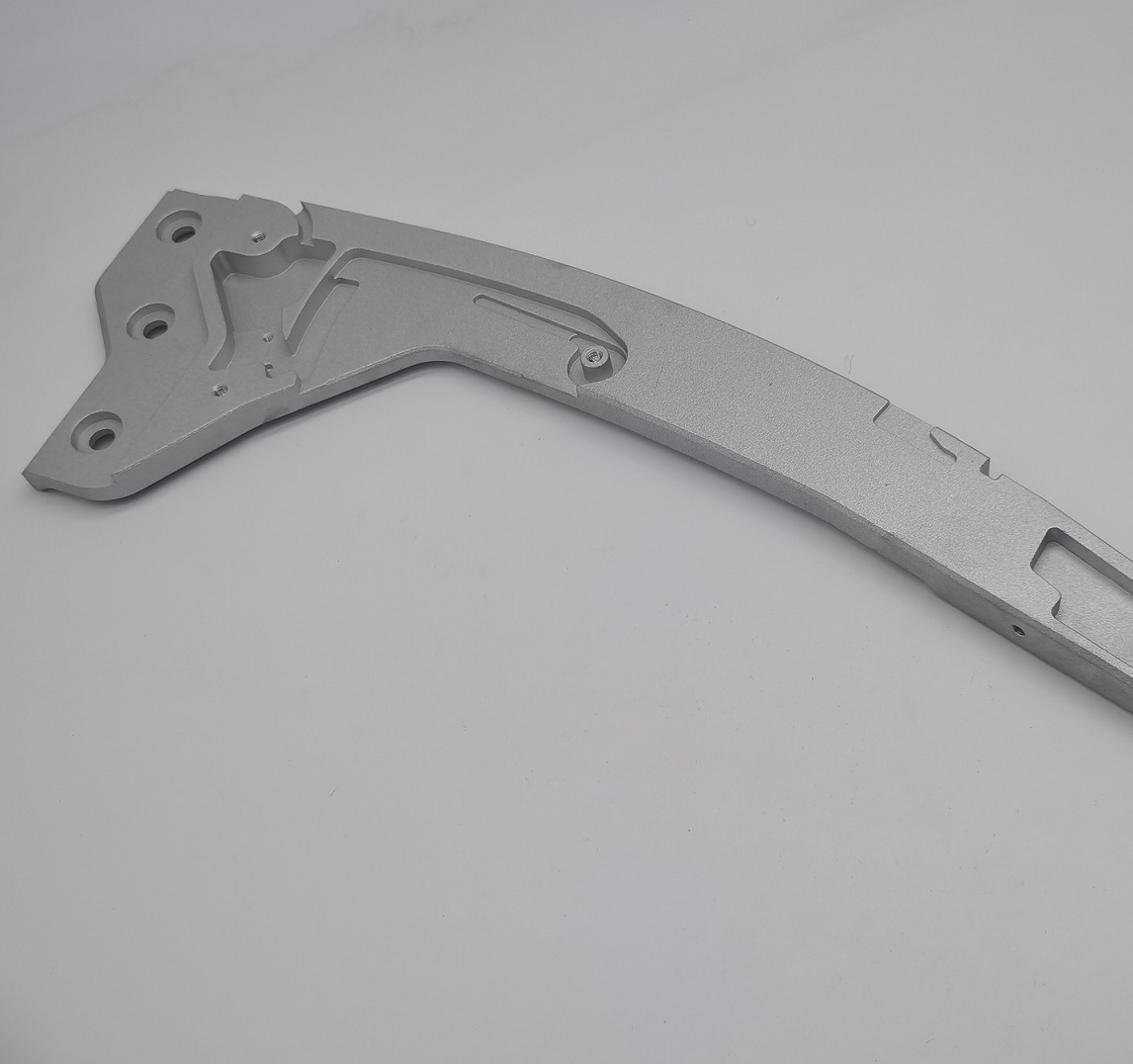

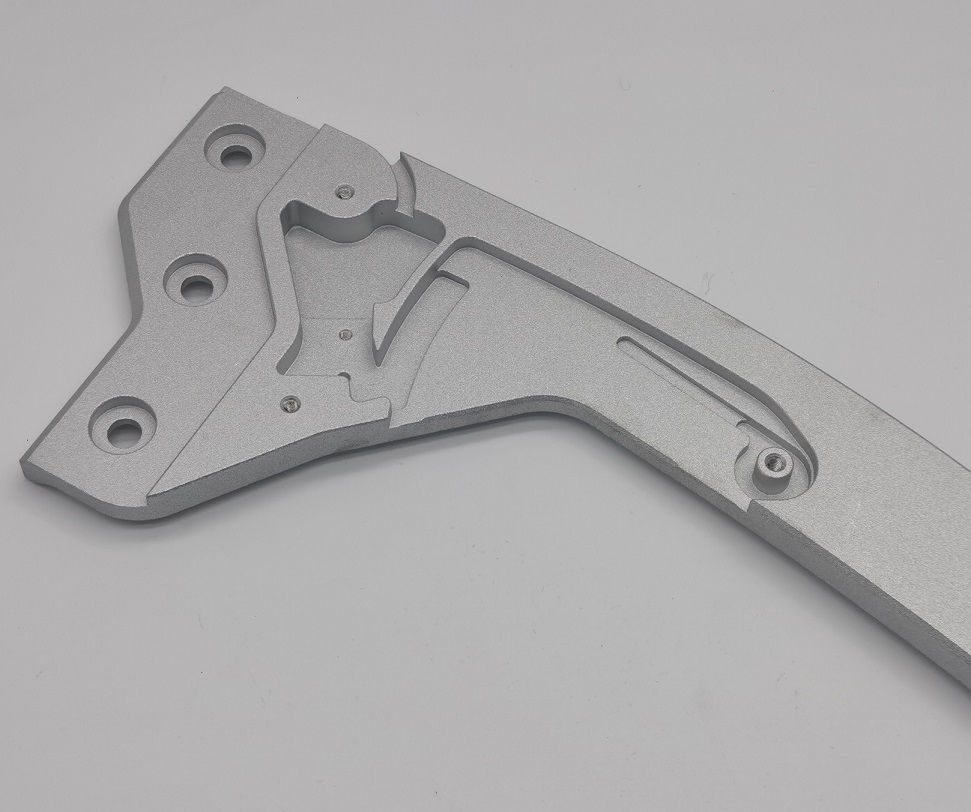

JG제조한다맞춤형 7075-T6 알루미늄 리프팅 암 4 축 CNC 가공. 이 길고 곡선형 구조 구성 요소는 장착 구멍, 카운터보어, 나사산 구멍, 슬롯, 포켓, 얇은 리브 및 윤곽이 있는 모서리를 하나의 정밀 가공 부품에 결합합니다. 이는 낮은 무게, 강도 및 정확한 정렬이 중요한 맞춤형 이동 시스템, 핸들링 장비, 자동화 메커니즘 및 기타 OEM 어셈블리에 적합합니다.

완성된 부품의 길이는 약 416.65mm입니다. 생산7075-T6 알루미늄 리프팅 암이 길이를 가공하려면 단순한 프로파일 밀링보다 훨씬 더 많은 작업이 필요합니다. 암이 안정적이고 평평하며 치수가 일관되게 유지되는 동안 여러 면에서 재료를 제거해야 합니다. JG는 계획된 황삭 순서, 제어된 클램핑 및 균형 잡힌 마무리 패스를 사용하여 잔류 응력 이동과 가공 왜곡을 줄입니다.

4축 CNC 가공이 중요한 이유

이 부품의 여러 형상은 서로 다른 면과 방향에 있습니다. 4축 머시닝 센터를 사용하면 일관된 데이텀을 유지하면서 작업 간에 공작물을 회전할 수 있습니다. 이는 반복적인 수동 재배치를 줄이고 카운터보어, 장착 구멍, 측면 구멍, 나사산, 슬롯 및 가공된 포켓 간의 관계를 유지하는 데 도움이 됩니다. 관례를 위해4축 CNC 가공 리프팅 암, 안정적인 피쳐 간 정렬은 어셈블리 및 모션 성능에 직접적인 영향을 미칩니다.

JG는 긴 알루미늄 판을 위한 전용 고정 장치를 개발하고 클램핑력을 제어하여 가공물이 형태가 무너지지 않고 지지되도록 합니다. 거친 가공에서는 최종 치수가 완료되기 전에 응력 균등화를 위해 제어된 재고가 남습니다. 중요한 구멍과 결합 기능은 주요 포켓 작업 후에 완성되어 다음 작업을 돕습니다.7075-T6 알루미늄 리프팅 암정확한 간격과 반복 가능한 조립을 유지합니다.

제조 과제 및 JG 솔루션

• 긴 부분 변형:균형 잡힌 도구 경로와 단계별 황삭은 약 416.65mm 길이에 걸쳐 휘어짐과 비틀림을 제어하는 ​​데 도움이 됩니다.
• 다면 정확도:4축 인덱싱은 구멍, 카운터보어, 스레드, 슬롯 및 측면 형상에 대한 공통 참조를 유지합니다.
• 얇은 벽 및 리브 가공:최적화된 절단 매개변수는 경량 포켓 주변의 진동, 떨림 및 국부적 편향을 줄입니다.
• 구멍 위치 일관성:중요한 장착 기능은 CMM 및 정밀 측정 장비를 사용하여 설정된 기준점에서 검사됩니다.
• 버 제어:가장자리, 슬롯, 카운터보어 및 나사형 구멍은 기능적 형상을 둥글게 하지 않고 조심스럽게 디버링됩니다.
• 균일한 외관:제어된 샷 블라스팅은 균일한 무광택 질감을 생성하는 동시에 정밀한 표면과 스레드를 필요에 따라 보호합니다.

고강도 경량 부품용 7075-T6 알루미늄

7075-T6 알루미늄은 까다로운 구조 부품에 대해 강력한 중량 대비 강도 비율과 우수한 기계 가공성을 제공합니다. 많은 범용 알루미늄 등급과 비교할 때 기계적 하중을 지탱하면서 경량을 유지해야 하는 부품에 매우 적합합니다. JG는 입고되는 판재를 확인하고 요청 시 추적성을 유지합니다. 각맞춤형 7075-T6 알루미늄 리프팅 암 4 축 CNC 가공고객의 도면 및 수정 요구사항에 따라 제작됩니다.

쇼트 블라스트 표면 마감

CNC 가공 및 완전한 디버링 후 부품은 쇼트 블라스트 마감 처리됩니다. 쇼트 블라스팅은 사소한 가공 광택을 제거하고 넓은 곡면과 오목한 포켓 전체에 일관된 무광택 외관을 만듭니다. 과도한 분사는 날카로운 모서리, 작은 나사산 및 정밀한 구멍에 영향을 미칠 수 있으므로 공정 제어가 중요합니다. JG는 기능적 특징을 보호하거나 재점검하여샷 블래스트 알루미늄 리프팅 암깨끗하고 버(Burr) 없이 유지되며 조립 또는 고객이 지정한 후속 코팅 공정 준비가 되어 있습니다.

제조공정

1. 7075-T6 알루미늄 판 준비 및 재료 검증
2. 긴 곡선 부품을 위한 고정 장치 설계 및 기준 계획
3. 4축 CNC 황삭 밀링 및 응력 균형 재료 제거
4. 정밀 포켓, 슬롯, 카운터보어, 드릴링 및 나사 가공
5. 마무리 프로파일링, 모따기 및 얇은 벽 형상 가공
6. 접근 가능한 모든 가장자리의 수동 및 기계적 디버링
7. 균일한 무광택 표면을 위한 쇼트 블라스팅
8. 중요한 기능의 CMM 및 치수 검사
9. 최종 청소, 육안 검사 및 보호 포장

품질 관리

품질 점검은 최종 작업 이후뿐만 아니라 생산 전반에 걸쳐 수행됩니다. 원판 상태, 고정 장치 위치, 공정 중 치수 및 완성된 형상을 모니터링하여 긴 암을 안정적으로 유지합니다. CMM 검사를 통해 중요한 구멍 위치와 형상 관계를 확인할 수 있으며, 게이지와 보정된 측정 도구는 카운터보어, 두께, 나사산 및 전체 치수를 확인할 수 있습니다. 그만큼맞춤형 7075-T6 알루미늄 리프팅 암 4 축 CNC 가공눈에 띄는 긁힘, 얼룩, 매립된 매체 또는 남은 버가 없는 균일한 표면을 확인하기 위해 쇼트 블라스팅 후 육안으로 검사합니다. 필요한 경우 재료 인증서, 치수 보고서 및 RoHS 문서를 사용할 수 있습니다.

응용

• 이동성 및 리프팅 메커니즘
• 산업 자동화 장비
• 자재 취급 어셈블리
• 정밀한 기계적 연결
• 경량 구조 장비
• 맞춤형 OEM 기계

JG를 선택하는 이유

• 20년 이상의 OEM 정밀 가공 경험
• 복잡한 다면 알루미늄 부품을 위한 4축 CNC 가공
• 길고 얇은 부품의 왜곡 제어 경험
• 프로토타입, 소량생산, 생산 제조 지원
• CMM 검사 및 문서화된 품질 관리
• 제조 가능성 및 안정적인 생산을 위한 엔지니어링 피드백
• 유럽 ​​및 북미 고객에게 서비스를 제공한 수출 경험

보내다JG빠른 제조 검토를 위해 2D 도면, 3D 모델, 재료 사양 및 연간 수량을 확인하세요. 당사의 엔지니어링 팀은 고객 맞춤형 가공 데이텀, 고정 장치 전략, 공차 위험 및 표면 요구 사항을 평가합니다.맞춤형 7075-T6 알루미늄 리프팅 암 4 축 CNC 가공. JG는 프로토타입 검증부터 반복 생산까지 기밀 OEM 프로젝트를 지원합니다.
