맞춤형 아연 도금 강철 타일 랙 용접 프레임

맞춤형 아연 도금 강철 타일 랙 용접 프레임

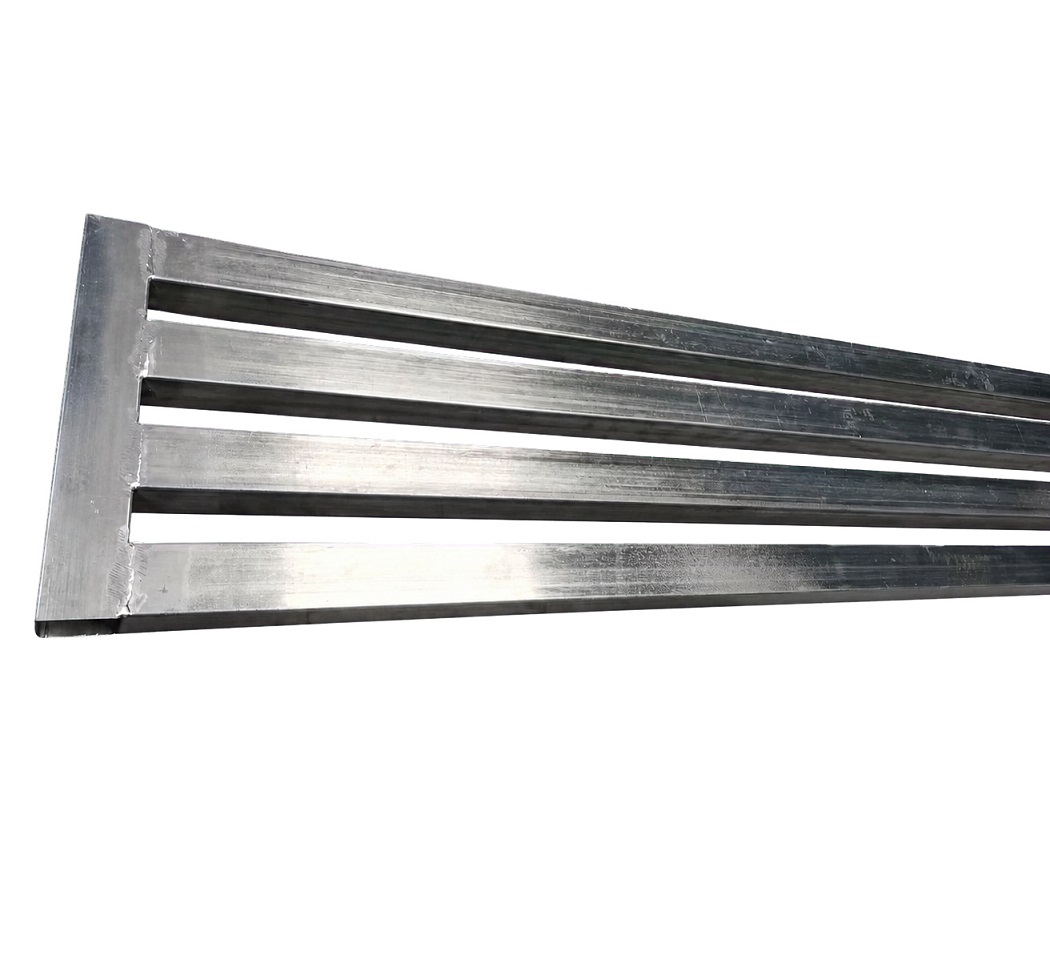

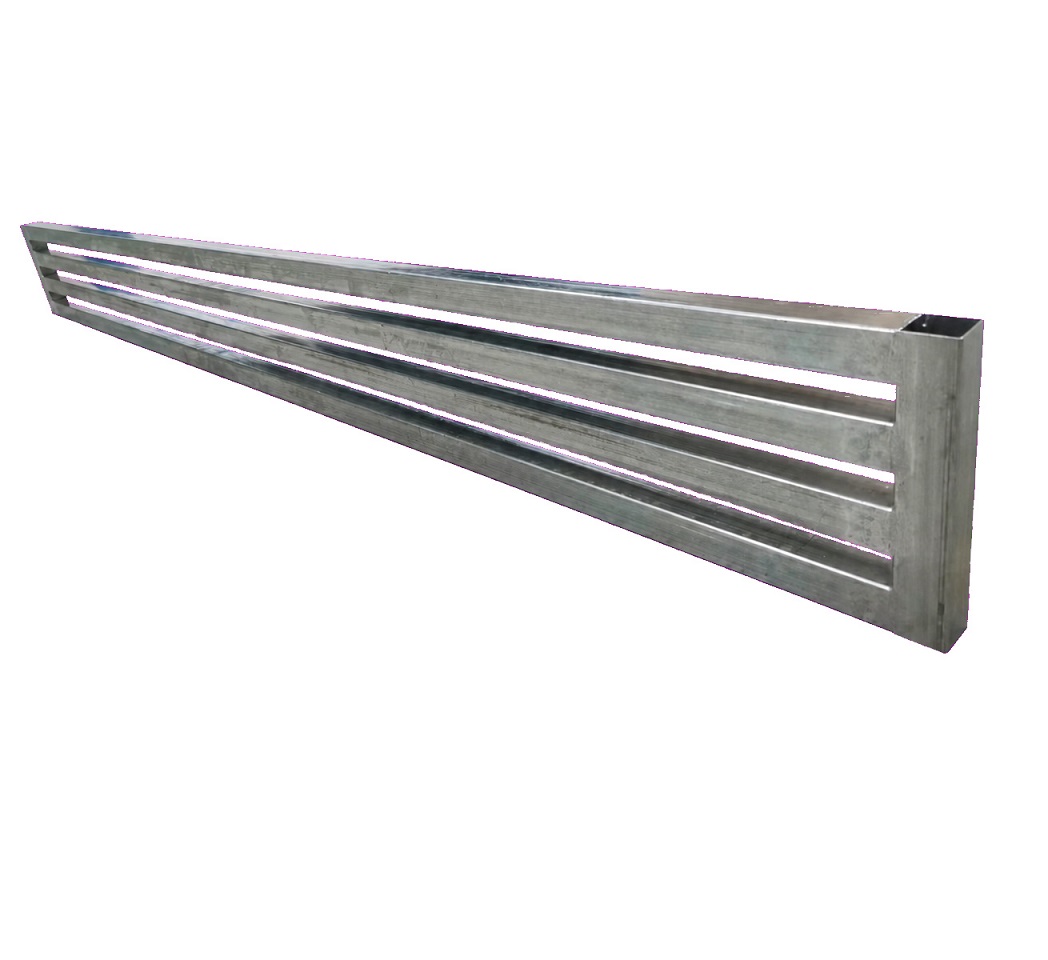

JG가 제조하는맞춤형 아연 도금 강철 타일 랙 용접 프레임전용 용접 설비와 제어된 용접 후 마감을 사용하여 정밀하게 절단된 사각형 튜브로 제작됩니다. 긴 직사각형 프레임은 2개의 9인치 끝 튜브로 연결된 4개의 평행한 82인치 튜브로 구성됩니다. 완성된 용접 어셈블리의 크기는 약 2159 × 228.6mm이며 타일 보관, 디스플레이, 자재 취급 및 맞춤형 산업용 랙 시스템을 위한 견고한 개방형 구조를 제공합니다.

A 아연 도금 강철 타일 랙이 정도 길이의 작업은 단순한 용접 작업이 아닙니다. 2082.8mm 세로 부재는 직선과 평행을 유지해야 하며 두 끝 튜브는 지정된 너비와 직각도를 유지해야 합니다. JG는 튜브 절단, 고정 장치 위치, 용접 순서, 열 입력 및 냉각을 제어하여 전체 2159mm 프레임에서 휘어짐, 비틀림 및 간격 변화를 최소화합니다.

사각 튜브 구조

랙은 38.1 × 38.1mm 아연 도금 강철 사각 튜브를 사용합니다. 4개의 긴 부재는 약 0.84 ± 0.152mm의 지정된 벽 두께를 갖는 반면, 228.6mm 끝 부재는 약 1.22 ± 0.152mm의 더 두꺼운 벽을 사용합니다. 이 조합은 강화된 끝 연결을 갖춘 경량 구조를 제공합니다. 튜브 크기, 벽 두께 및 직진도가 완성품에 직접적인 영향을 미치기 때문에 제작 전에 재료 치수를 확인합니다.용접된 사각 튜브 프레임.

제조 과제 및 JG 솔루션

• 긴 프레임 직진도:전용 고정 장치는 2.1미터 튜브를 지원하고 용접 및 냉각 중에 휘어짐을 제어합니다.
• 평행 튜브 간격:고정 위치 지점은 4개의 세로 방향 부재를 모두 끝에서 끝까지 균일하게 유지합니다.
• 얇은 벽 용접:제어된 전류, 용접 길이 및 순서는 번스루(burn-through), 과도한 침투 및 열 변형을 줄입니다.
• 최종 직각도:228.6mm 크로스 멤버는 전체 폭과 직사각형 형상을 유지하기 위해 공통 데이텀에 배치됩니다.
• 깨끗한 용접 외관:아연 도금 튜브 표면을 손상시키지 않고 스패터, 날카로운 돌기 및 버를 제거합니다.
• 부식 방지:용접 부위는 원래 아연 층이 영향을 받은 부분의 보호를 복원하기 위해 제작 후 냉간 아연 도금을 받습니다.

제어된 용접 순서

JG가 조립아연 도금 강철 타일 랙특수 제작된 용접 설비에서. 먼저 긴 튜브를 안정적인 기준점에 배치하고 프레임 모양이 변형되지 않도록 끝 튜브를 고정합니다. 가용접은 최종 용접 전에 균형 잡힌 순서로 적용됩니다. 용접 위치를 교대로 사용하면 열을 분산시키고 긴 프레임을 따라 축적된 왜곡을 제한하는 데 도움이 됩니다.

얇은 벽의 긴 부재에는 세심한 공정 제어가 필요합니다. 과도한 열은 국부적인 붕괴, 번스루(burn-through) 또는 눈에 보이는 변형을 유발할 수 있으며, 열이 부족하면 접합부가 약해질 수 있습니다. JG는 실제 튜브 벽 두께에 따라 용접 매개변수를 선택하고 생산 중에 접합 일관성을 확인합니다. 완성된용접 타일 랙최종 치수 검사 전에 통제된 조건에서 냉각됩니다.

용접 후 냉간 아연 도금

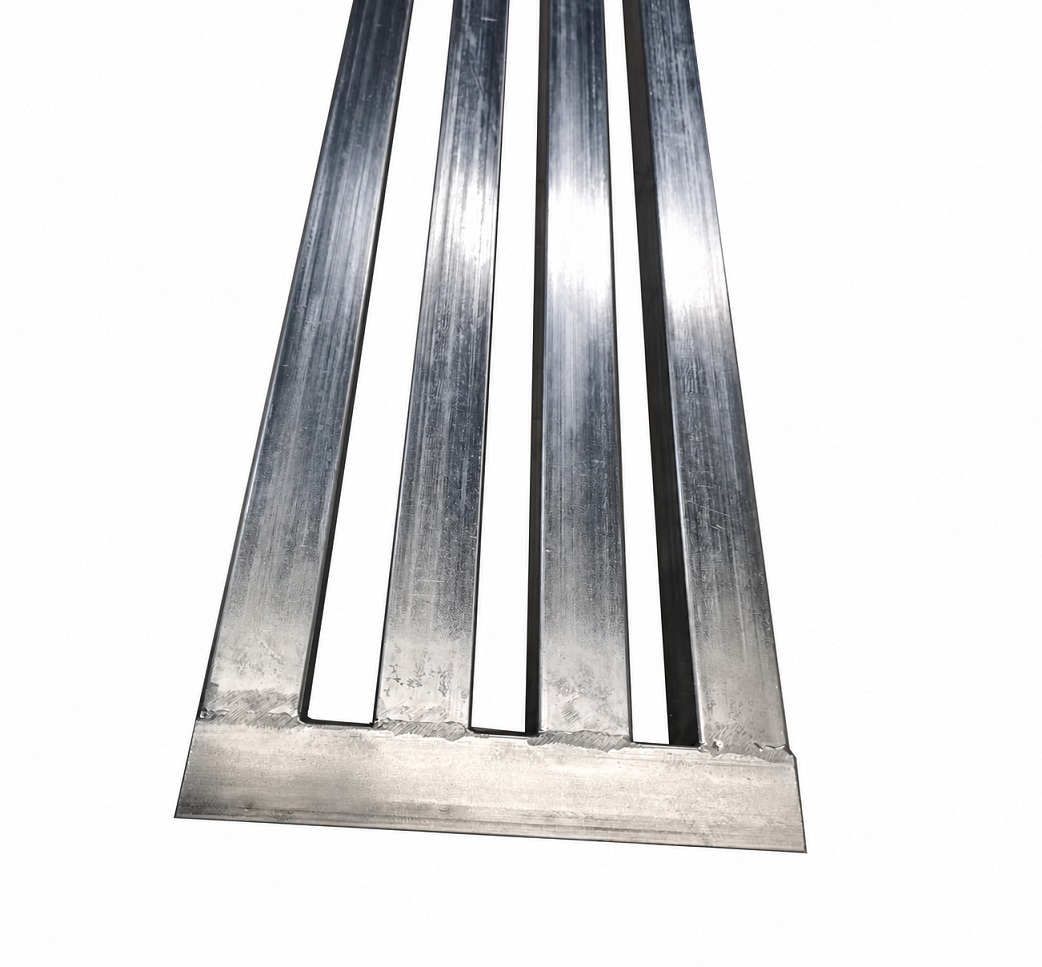

용접은 각 조인트 주변의 아연 코팅을 국부적으로 제거하거나 손상시킵니다. 세척 및 디버링 후 노출된 용접 영역은 냉간 아연 도금 재료로 처리됩니다. 코팅은 아연이 풍부한 보호층을 제공하고 제작된 조인트 주변의 내식성을 향상시킵니다. JG가 확인합니다.냉간 아연 도금 용접 랙완벽한 커버리지, 깔끔한 가장자리 및 일관된 산업적 외관을 위해.

제조공정

1. 들어오는 아연 도금 사각 튜브 검사
2. 82인치, 9인치 부재 정밀 절단
3. 최종 준비 및 버 제거
4. 고정물 로딩 및 데이텀 정렬
5. 균형잡힌 가용접
6. 제어된 최종 용접
7. 냉각 및 고정 장치 릴리스
8. 용접 청소 및 완전한 디버링
9. 용접 부위의 냉간 아연 도금
10. 치수 및 육안 검사
11. 보호 수출 포장

품질 관리

초도검사와 정기검사를 통해 중요치수를 확인합니다. JG는 약 2159mm 전체 길이, 228.6mm 전체 폭, 튜브 섹션, 벽 두께, 평행 간격 및 프레임 직각도를 검증합니다. 도면 요구 사항에 따라 직선자, 교정된 게이지 및 특수 제작 검사 장치가 사용됩니다. 완성된아연 도금 강철 타일 랙또한 용접 연속성, 과도한 스패터, 날카로운 모서리, 표면 손상 및 완전한 냉간 아연 도금 범위를 검사합니다.

점검 빈도는 고객의 관리 계획에 따라 조정될 수 있습니다. 자재 기록, 치수 검사 보고서, 용접 샘플 및 포장 요구 사항은 자격을 갖춘 OEM 프로젝트에 제공됩니다. 일관된 검사는 모든 사람에게 도움이 됩니다.아연 도금 강철 타일 랙고객의 더 큰 저장 공간, 디스플레이 또는 핸들링 어셈블리에 적합합니다.

제품특징

• 긴 2159mm 용접 프레임
• 38.1 × 38.1mm 아연 도금 사각 튜브
• 4개의 균일한 간격의 세로 지지 부재
• 경량의 얇은 벽 구조
• 직진도 및 평행도 제어
• 용접 후 냉간 아연 도금 적용
• 버(Burr)가 없고 깨끗하게 가공된 가장자리
• OEM 치수 및 구성 가능

응용

• 타일 ​​저장 및 디스플레이 시스템
• 석재 및 패널 지지대
• 창고 자재 취급 프레임
• 소매 디스플레이 구조
• 산업용 저장 장비
• 맞춤형 용접 강철 어셈블리

JG를 선택하는 이유

• 20년 이상의 OEM 금속 제조 경험
• 긴 용접 프레임 전용 고정 장치
• 얇은 벽의 사각 튜브 용접 능력
• 프로토타입, 소량생산, 반복생산 지원
• 초도품 및 정기검사 관리
• 긴 가공 부품을 위한 안정적인 수출 포장
• 제조 가능성 및 비용 관리를 위한 엔지니어링 지원

제조 검토를 위해 도면, 튜브 사양, 연간 수량 및 포장 요구 사항을 JG에 보내십시오. 당사의 엔지니어링 팀은 귀하의 맞춤형 설비 설계, 용접 순서, 직진도 위험 및 부식 방지 요구 사항을 평가합니다.아연 도금 강철 타일 랙또는 기타 용접된 사각 튜브 어셈블리.
