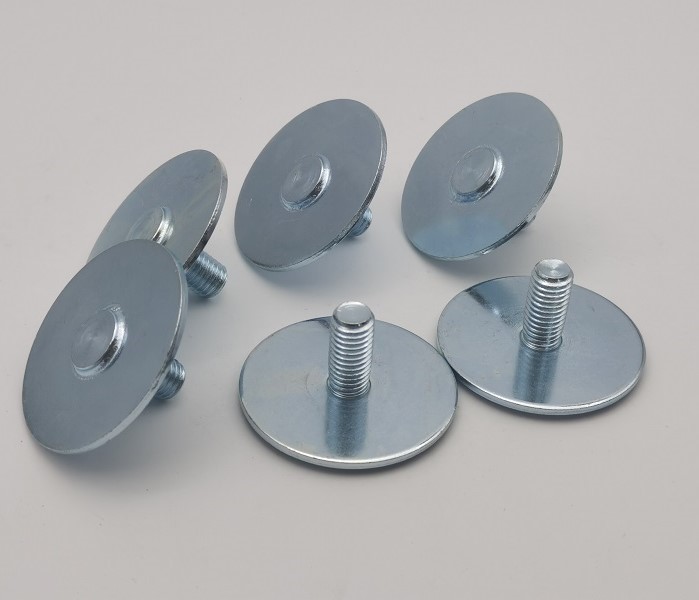

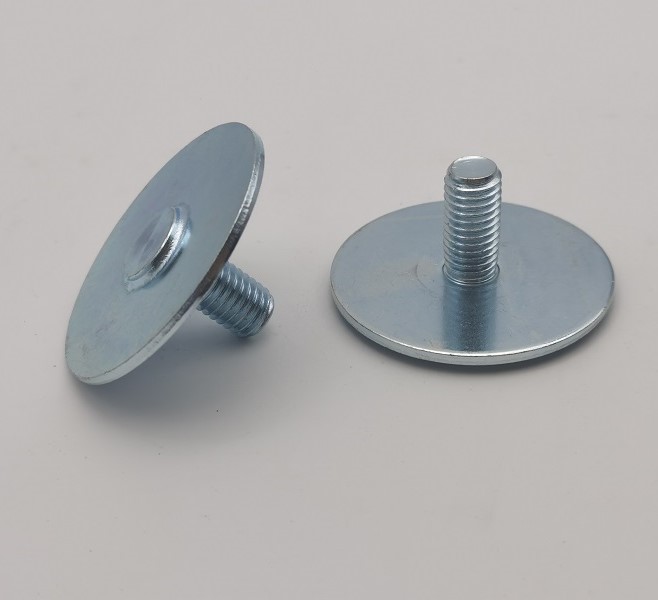

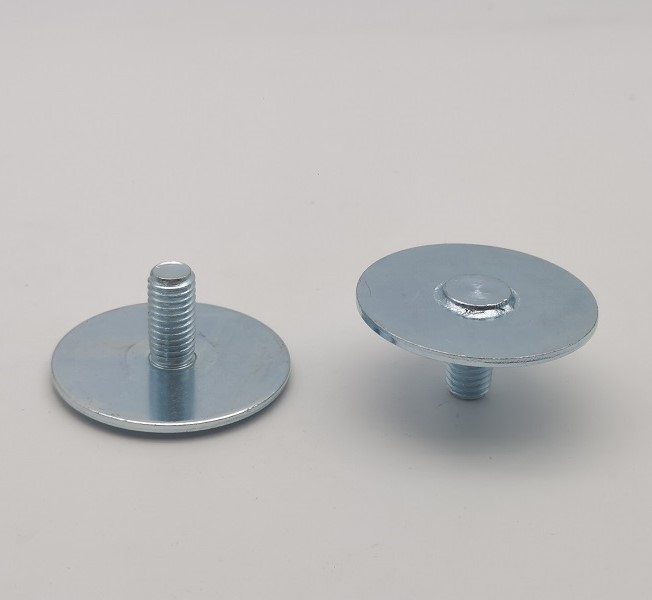

M10 아연 도금 스레드 베이스 플레이트 핀

JG가 제조하는M10 아연 도금 스레드 베이스 플레이트 핀산업용 장착, 고정 및 장비 조립 용도. 이 맞춤형 M10 나사형 장착 구성 요소는 넓은 스탬프 강철 베이스 플레이트와 정밀 외부 나사산을 결합하여 OEM 어셈블리를 위한 안정적인 부하 분산 연결을 생성합니다.

M10 아연 도금 나사형 베이스 플레이트 핀은 AISI 1008 저탄소강 또는 승인된 동급강으로 제조됩니다. 구성 요소는 49.5 ±0.3mm 원형 베이스, 2.2mm 플레이트 두께 및 20mm 나사산 길이의 M10×1.5-6g 외부 나사산을 갖습니다. 모든 치수는 도면 M030192에 따라 생산 및 검사됩니다.

제조 공정 및 엔지니어링 가치

M10 아연 도금 스레드 베이스 플레이트 핀을 생산하려면 원형 플레이트의 블랭킹 및 스탬핑 제어, 스레드 핀 준비, 스레드 롤링, 안전한 기계적 결합, 디버링, 청소 및 투명 아연 도금이 필요합니다. 공정 제어는 베이스 플레이트 평탄도, 핀 직각도, 조인트 보안 및 일관된 스레드 형상에 중점을 둡니다.

49.5mm의 넓은 베이스는 조립 하중을 더 넓은 접촉 영역에 분산시킵니다. 나사핀과 스탬프 플레이트의 정확한 정렬로 안정적인 설치를 지원합니다. 조립 및 도금 후 M10×1.5-6g 스레드는 코팅 축적이 핏에 영향을 미치지 않도록 보정된 GO/NO-GO 게이지로 검증됩니다.

응용

• 산업 장비 장착
• 판금 및 인클로저 어셈블리
• 기계 가드 및 액세스 패널
• 자동차 및 운송 어셈블리
• 맞춤형 OEM 체결 시스템

ASTM B633에 따른 투명 아연 도금

M10 아연 도금 스레드 베이스 플레이트 핀은 ASTM B633 SC2 유형 V에 따라 투명 아연 도금을 받습니다. 코팅은 기능적 스레드 치수를 유지하면서 깨끗한 금속 외관과 부식 방지 기능을 제공합니다. 마무리 후 도금 피복성, 외관, 나사산 승인 여부를 검사합니다.

기술 사양

품질 관리 및 배치 보고서

모든 배치는M10 아연 도금 스레드 베이스 플레이트 핀입고 자재 확인, 공정 중 치수 확인, 최종 검사를 통해 관리됩니다. 중요한 특성에는 플레이트 직경 및 두께, 나사산 길이, M10×1.5-6g 게이지 수용, 핀 정렬, 조인트 무결성 및 마감 표면 상태가 포함됩니다.

• 화학적 조성 및 기계적 특성이 포함된 재료 인증서
• 각 생산 배치에 대한 엄격한 기계적 특성 보고서
• 도면 M030192에 따른 치수 검사 보고서
• 도금 후 Thread GO/NO-GO 게이지 검사
• 도금 검사 보고서 및 배치 추적성
• 승인된 제어 계획에 지정된 경우 조인트 풀아웃, 푸시아웃 또는 토크 테스트

기술 요구 사항

M10 아연 도금 스레드 베이스 플레이트 핀에는 거친 부분이나 날카로운 모서리가 없어야 합니다. 완성된 부품에는 오일, 용제 잔류물, 부식, 얼룩 및 기타 오염 물질이 없어야 합니다. 육안 검사를 통해 조립이나 외관에 영향을 미칠 수 있는 손상 없이 깨끗하고 균일한 아연 도금 표면을 확인합니다.

JG의 OEM 제조

JG는 프로토타입, 생산 샘플 및 대량 생산을 지원합니다.M10 아연 도금 스레드 베이스 플레이트 핀. 엔지니어링 검토에는 제조 가능성, 툴링, 스레드 제어, 조인트 검증, 도금 및 검사 문서가 포함됩니다. JG에 견적을 위한 도면, 연간 수요 및 품질 문서 요구 사항을 보내십시오.
